採用事例
1.軟弱地盤への対応例
東京都東部の軟弱地盤にS2Fの工場を建設する場合のコストシミュレーションです。羽根徑700‐コラム徑1000の仕様で支持力を大きく取りつつ、杭本體部徑216.3を採用することで、従來仕様のATTコラムよりコストダウンとなり、PHC杭に対してもコストメリットを発揮します。軟弱地盤の低層建築物に対しては、追加仕様のコストメリットが大きくなります。
対応例
■場所：東京都東部
■用途：工場
■構造：鉄骨造2F

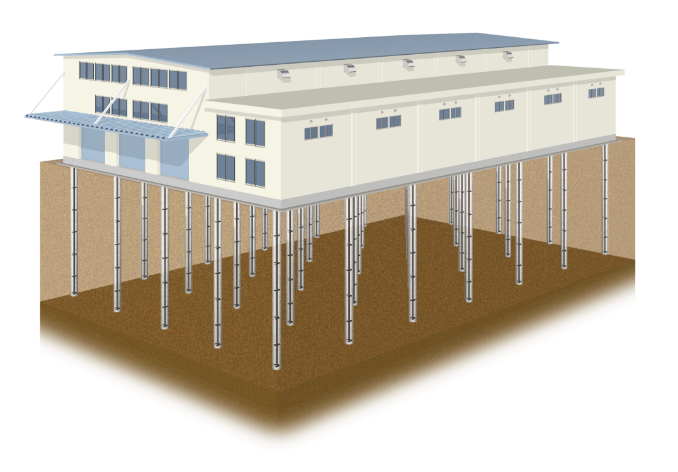

完成イメージ図
杭伏図

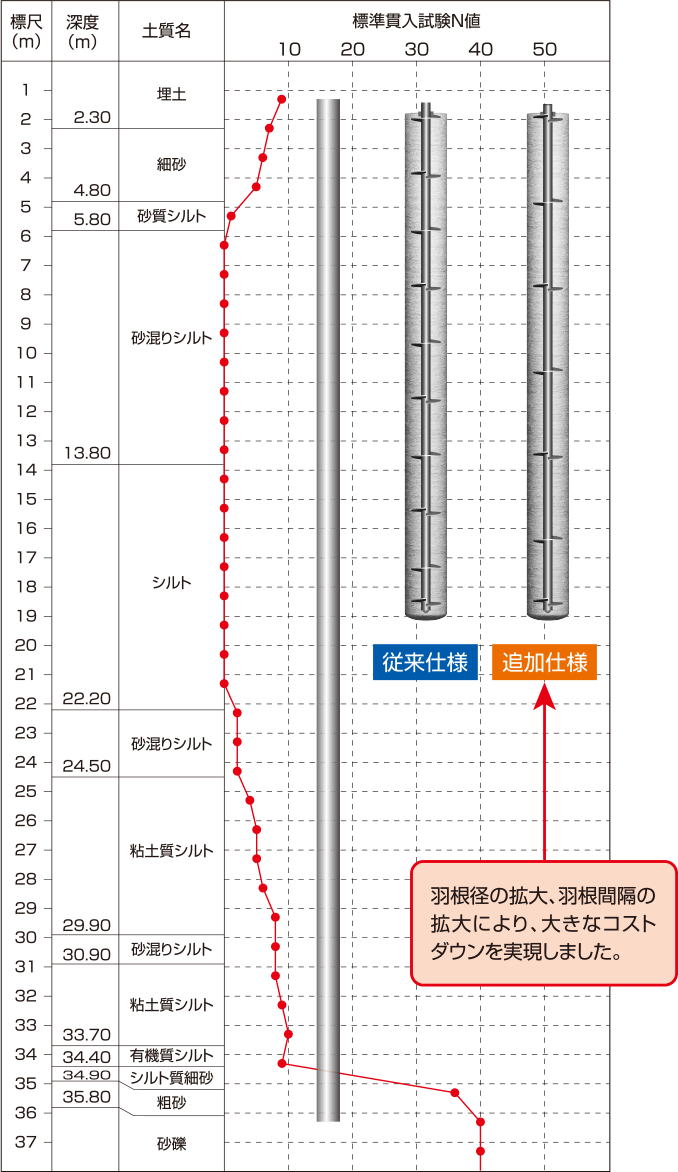

土質柱狀図
PHC杭、ATTコラム従來仕様とATTコラム追加仕様のコスト比較
注意：コストはある條件に基づいて、當社にて行った試算です。異なる結果となる場合もありますのでご了承ください。
2.大型物件への対応例
郊外に建ち並ぶ倉庫やショッピングセンターなどの大型物件に対しては、大型施工機械を投入し、能率の良い施工でコストメリットを出します。また、ATTコラムの低殘土が更なるコストダウンに貢獻します。
対応例
■場所：千葉県野田市
■用途：流通倉庫
■構造：鉄骨造3F

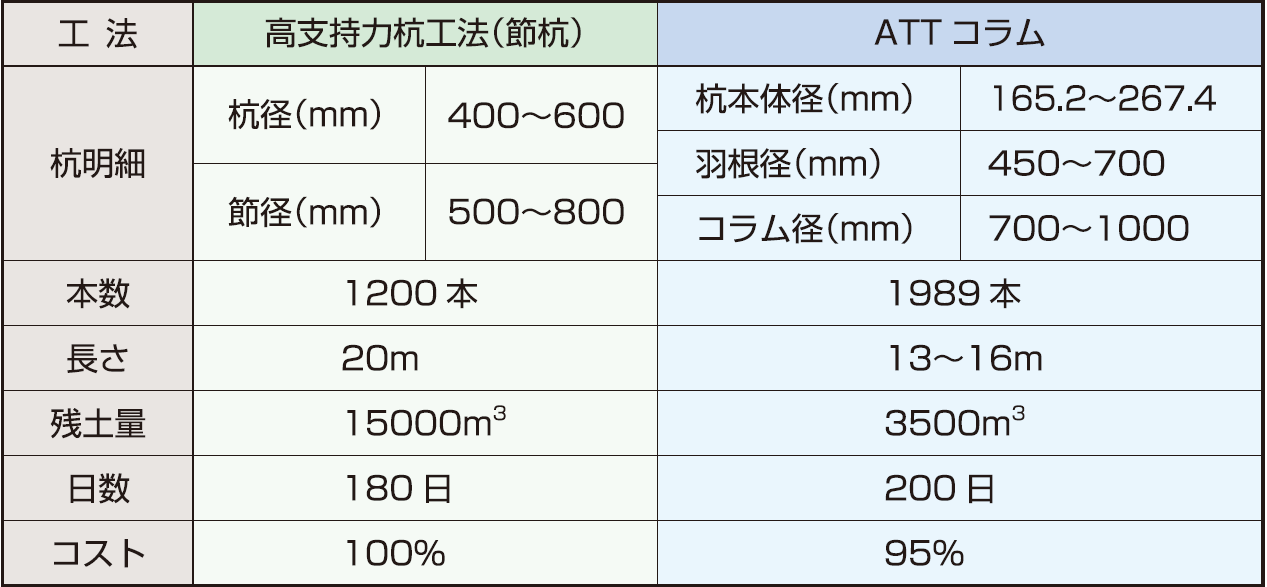

高支持力杭工法(節杭)とATTコラム工法のコスト比較
※コスト、殘土量はある條件に基づいて算出しております。

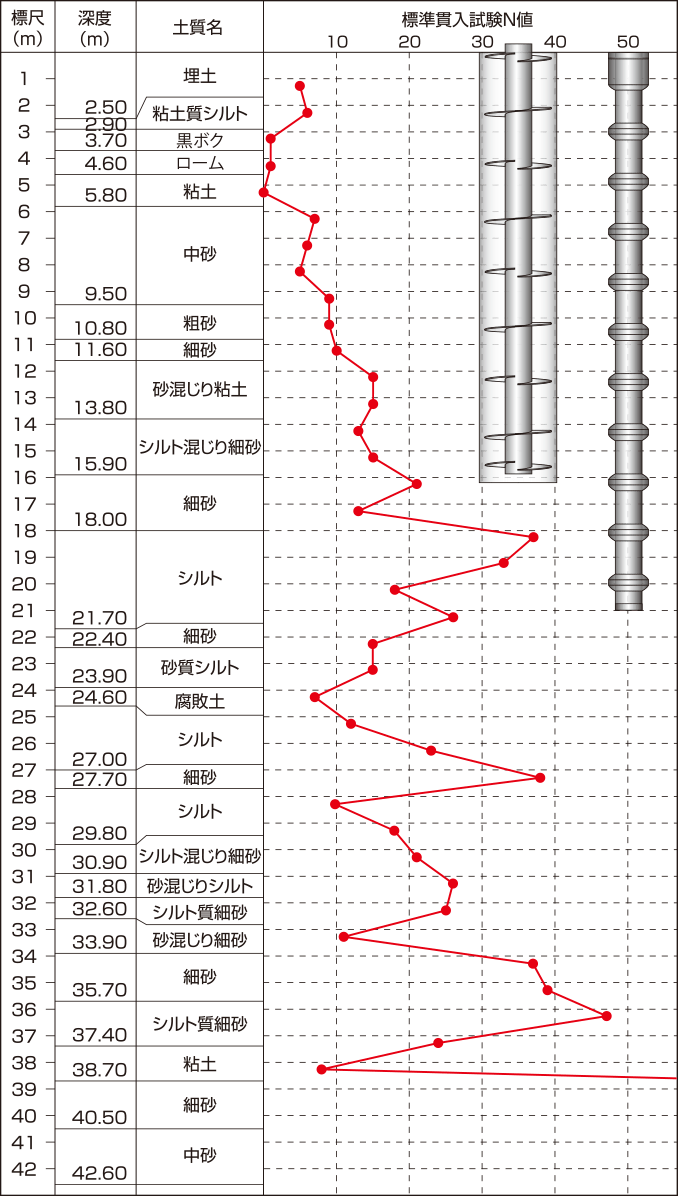

土質柱狀図

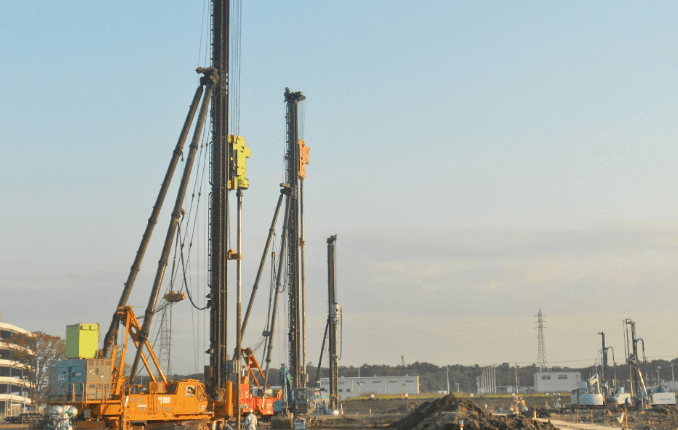

施工狀況
大型施工機械を複數投入し、短い工期での施工を実現

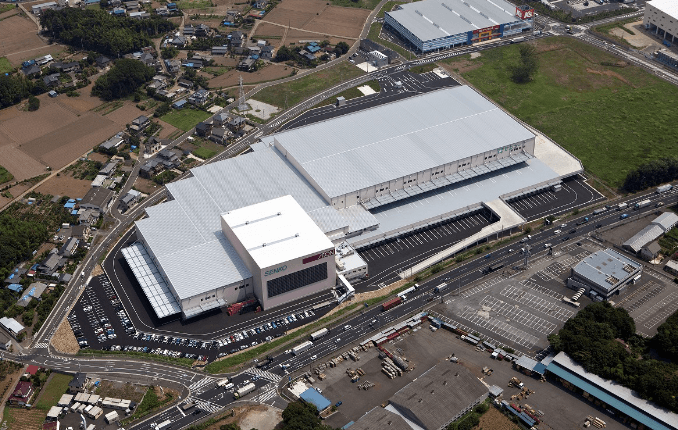

完成寫真
完成後
3.短期引抜き力を活用した耐震補強への対応例
引抜き力が発生する耐震補強外付けフレームの基礎には、大きな引抜き支持力が期待できるATTコラムが最適です。また、限られた搬入路?施工ヤードでの杭打設が要求されるため、ATTコラムのコンパクトな施工特性が活かされます。
対応例
■場所：東京都新宿區
■用途：新宿區アウトフレーム
耐震補強
杭仕様
土質柱狀図

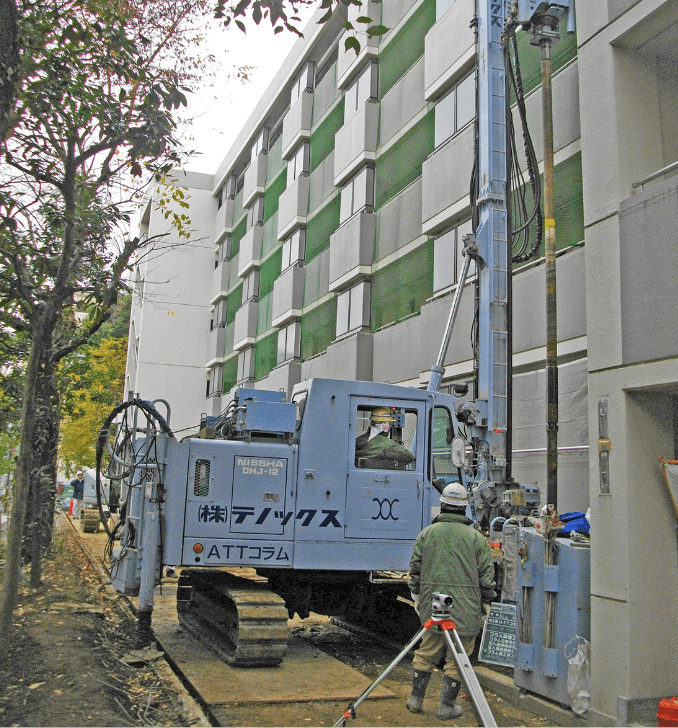

搬入?施工狀況

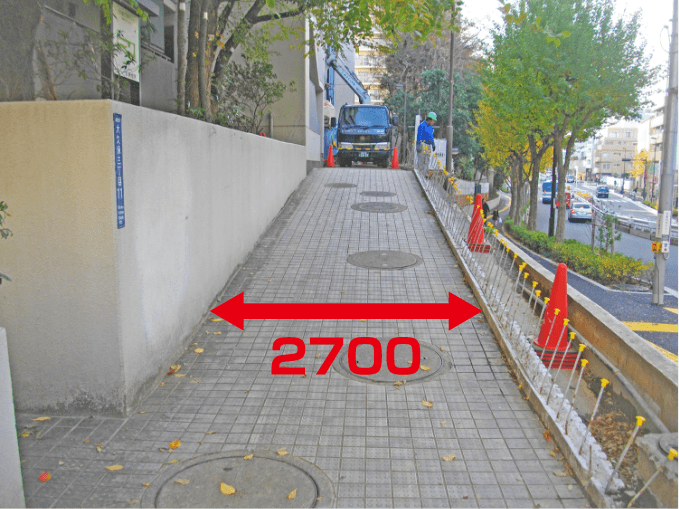

通路幅2.7mを重機自走させて搬入しました
限られたスペースでの施工

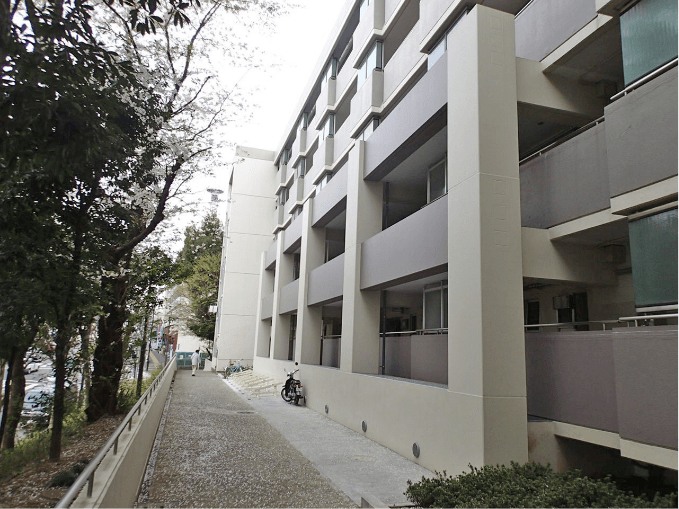

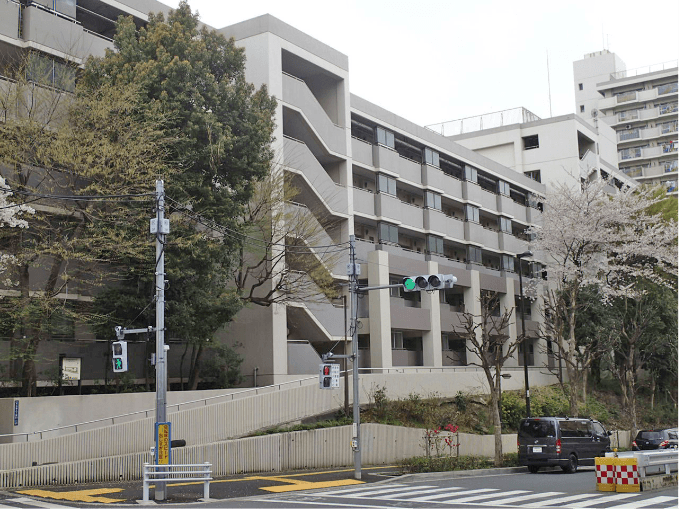

完成寫真
4.汚染地盤への対応例
土壌汚染區域にて基礎杭を打設する場合は、汚染のさらなる拡散リスクを伴うため、慎重な杭提案が必要となります。卓越した周面摩擦力を発揮するATTコラムでは、明確な支持層が無くても杭を止められるため、不透水層內で杭を打ち止め、汚染土の拡散を防ぎながら経済的な提案が可能となります。
対応例
■場所：埼玉県さいたま市
■用途：鉄塔
杭仕様
※不透水層內で杭を打ち止めるため、特別な杭長設定となっています。

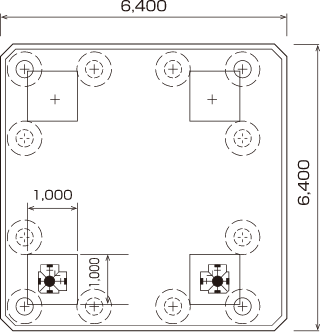

杭伏図

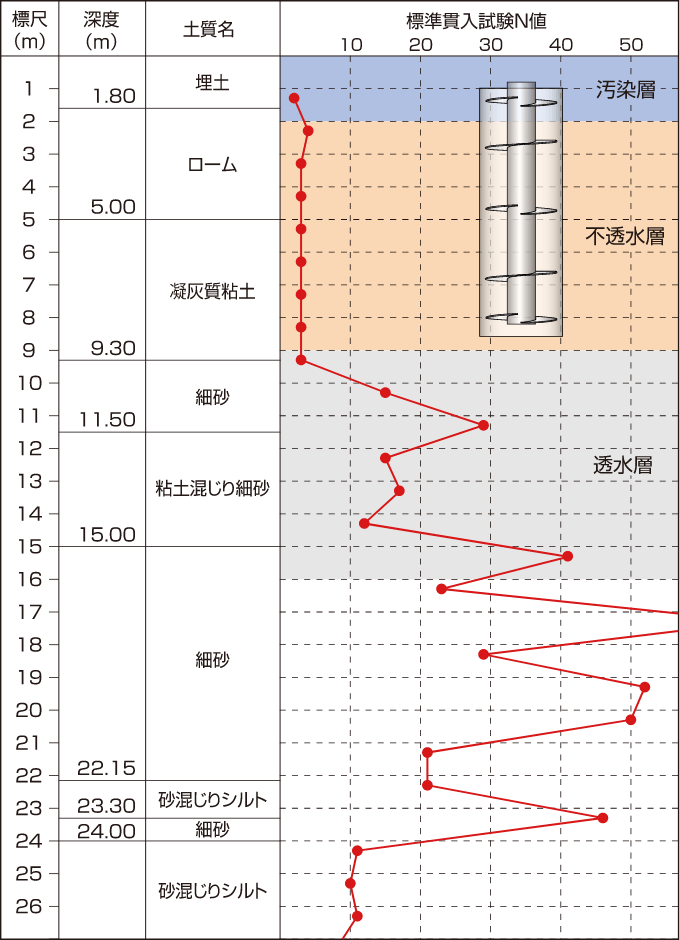

土質柱狀図

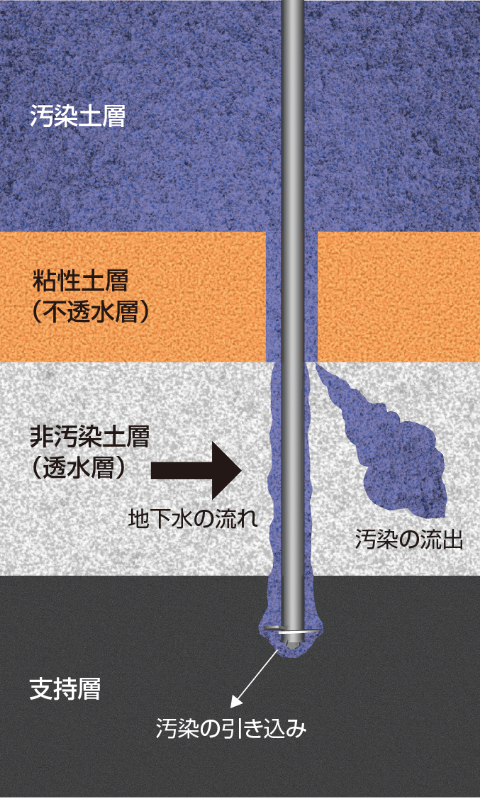

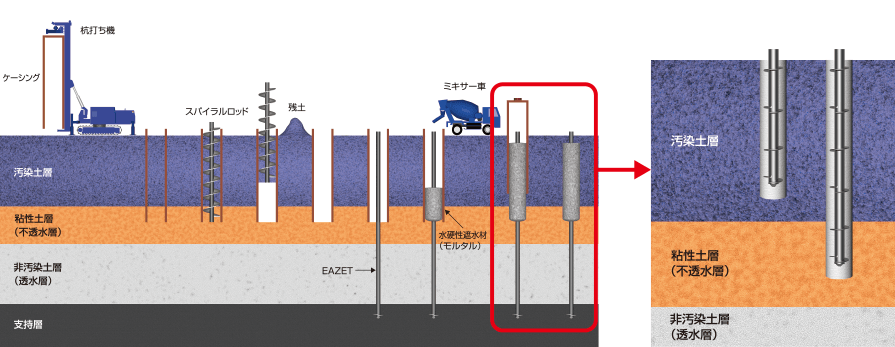

図1 汚染拡散イメージ
図2 土壌汚染対策法による
ガイドライン工法
図3 ATTコラムの場合
→汚染を拡散することなく、
短い杭長での打ち止めが可能
ガイドライン工法の詳細については、
こちらをご覧下さい。
