引抜き支持力
2009年に引抜き方向の許容支持力に関して、一般財団法人ベターリビングより評定を取得しました。ATTコラムの高い摩擦力を生かして、大きな引抜き方向の支持力が発揮できます。
引抜き方向の許容支持力
評定 CBL FP004-08號
地盤の引抜き方向の許容支持力
短期に生ずる力に対する地盤の引抜き方向の許容支持力
注意：地盤條件?設計條件?施工條件等により、採用できる平均N値に制約を受ける場合があります。設計支持力算定の際は、弊社まで必ずお問い合わせ下さい。

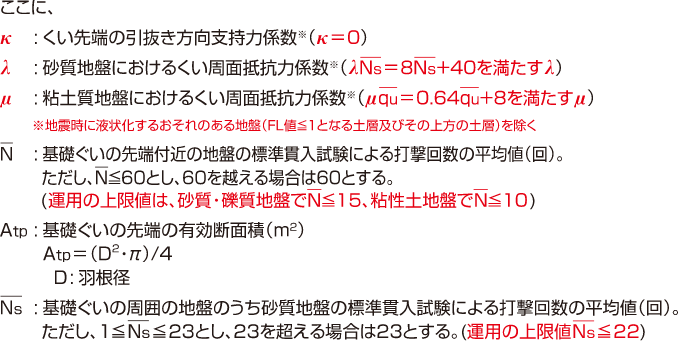

注意：有機質を多く含む特殊な粘性土地盤の場合、N、quの運用Ｎ値を変更する場合があります。
注意：支持地盤下部に軟弱層がある場合などには平13國交告1113により、建築物又は建築物の部分に有害な損傷、変形及び沈下が生じないことをご確認ください。

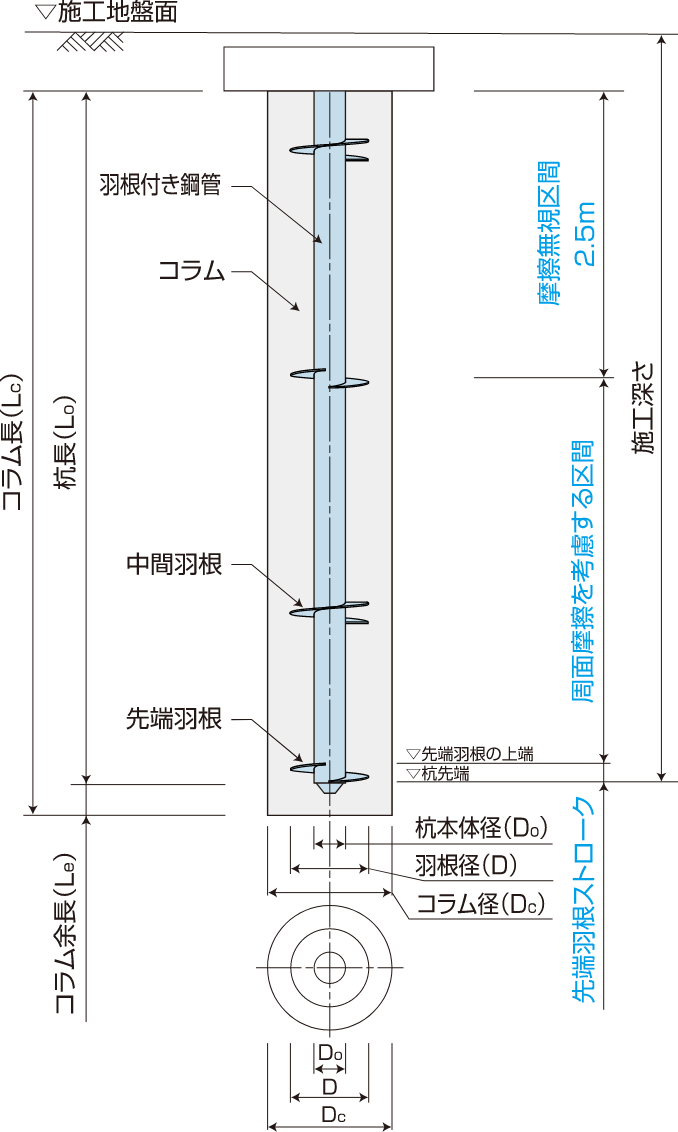

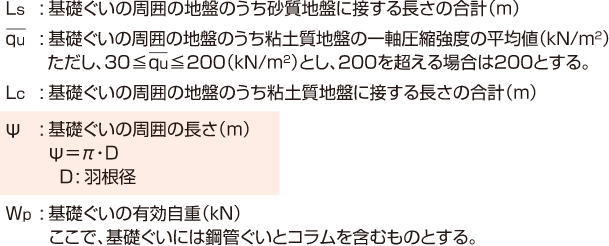

注意：Ls、Lc(周面摩擦を考慮する?yún)^(qū)間)には、基礎下端か2.5mの區間及び先端の先端羽根ストローク部分は含みません。
地盤の引抜き方向の短期許容支持力（kN）
注意：フーチング等への杭頭のみこみ長さは200mmとしています。
注意：先端羽根ストロークは200mmとしています。
注意：杭の有効自重は考慮していません。
注意：本表は地盤から決まる許容支持力を記載しております。杭材から決まる許容支持力もご確認ください。
