杭配置と杭頭接合部

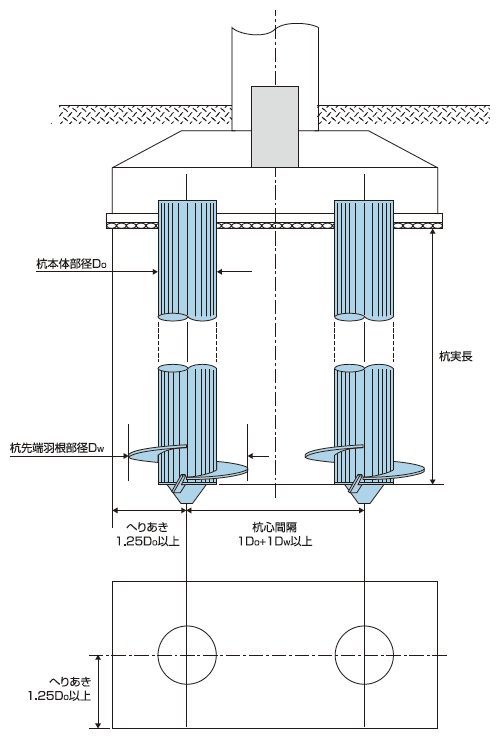

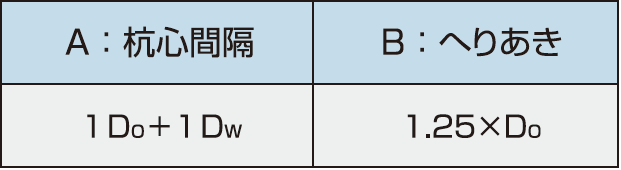

杭心間隔は杭先端羽根部徑の2倍以上、基礎フーチングのへりあきは杭本體部徑の1.25倍が基準となります。

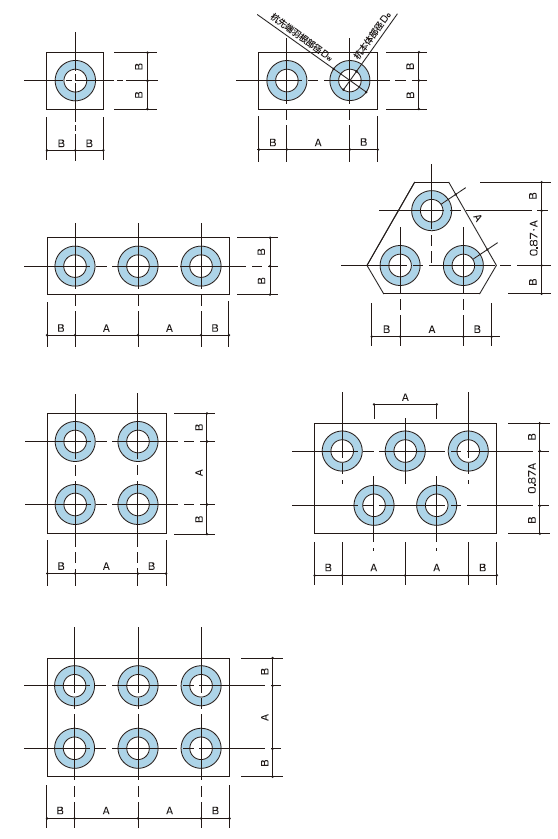

基礎とフーチング形狀の例
※Dw:杭先端羽根部徑 Do:杭本體部徑
EAZETと基礎の取り合い

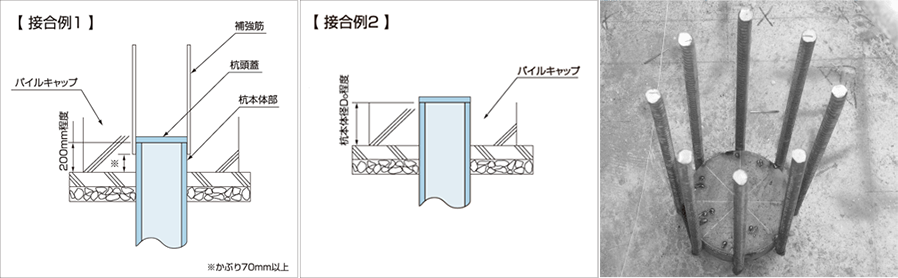

EAZET杭の杭頭部と基礎及び基礎フーチングの接合部に関して、上部構造體からくる鉛直力、水平力、モーメントを十分に伝達する形で決定されます。納まりの例としては下図の仕様が考えられます。
- 注意：本フーチング形狀、杭配置はあくまで標準的なものとして掲載しております。
- 注意：基礎フーチングの形狀、寸法、配筋、コンクリート強度については、個々のご計畫案件における応力分布により、それぞれ設計者様による獨自の検討が必要となりますのでご注意ください。
- 注意：杭頭接合部の設計は、認定書、評定書の中で規定されていませんので、設計者の判斷に委ねられております。
