杭長?仕様の設定
EAZET(イーゼット)は、仕様として8種類の杭本體部徑と15種類を超える杭先端羽根徑があり、様々な荷重條件や地盤條件に応じて経済的なご提案を行うことが出來ます。また、杭接続を行うことで最大で40mを超える施工深さまで対応することが可能です。
最大施工深さ(ｍ)と支持層種類
杭長?杭支持層

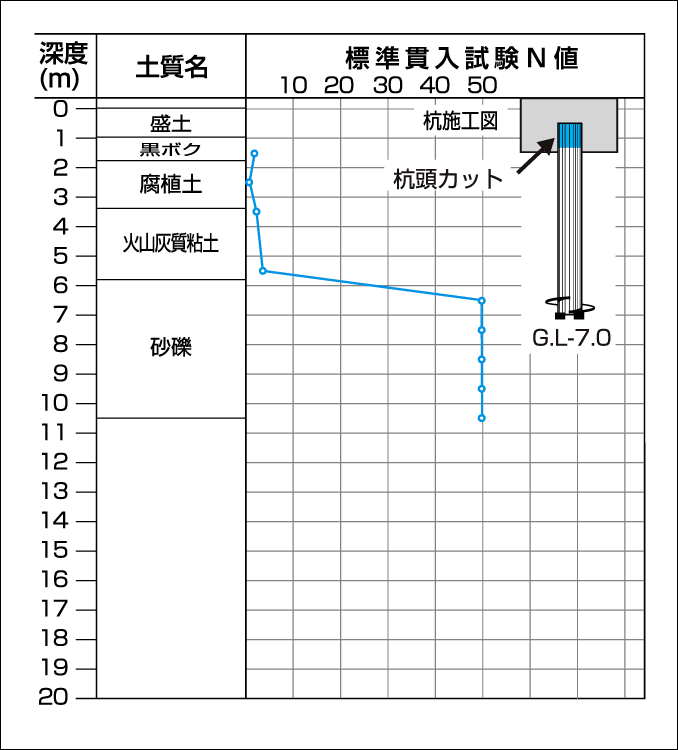

1. 支持層深度3ｍ～7m以下程度
継手なし、単杭での施工となります。
- ●條件
- 基礎下/G.L-1.5m 杭長/6m
杭長から決まる杭種類の実例
2. 支持層深度13m以下程度
杭接続箇所は1ヶ所（標準施工の場合）、採用例が最も多い杭長の範囲です。
- ●條件
- 基礎下/G.L-1.5m 杭長/11m(6+5)

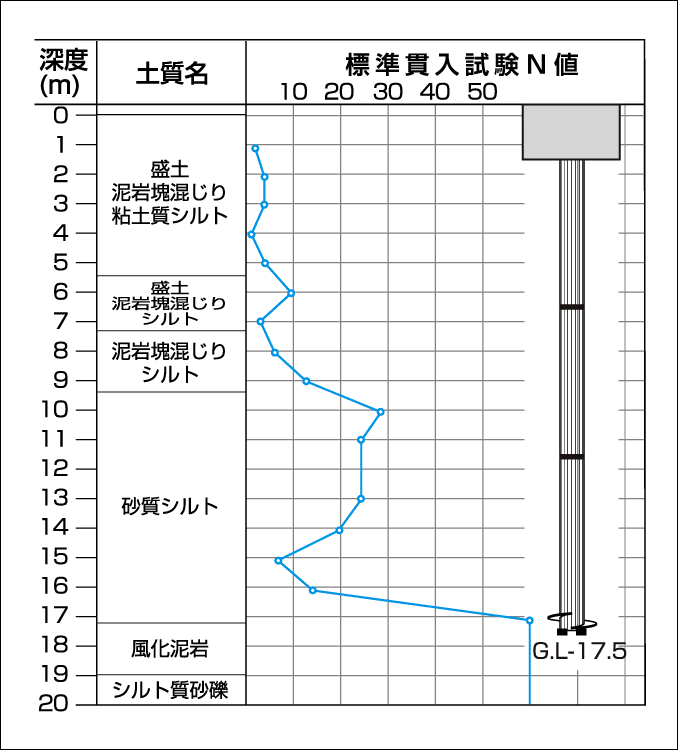

3. 支持層深度19m以下程度
杭接続箇所は2ヶ所となります。
- ●條件
- 基礎下/G.L-1.5m 杭長/16m(6+5+5)

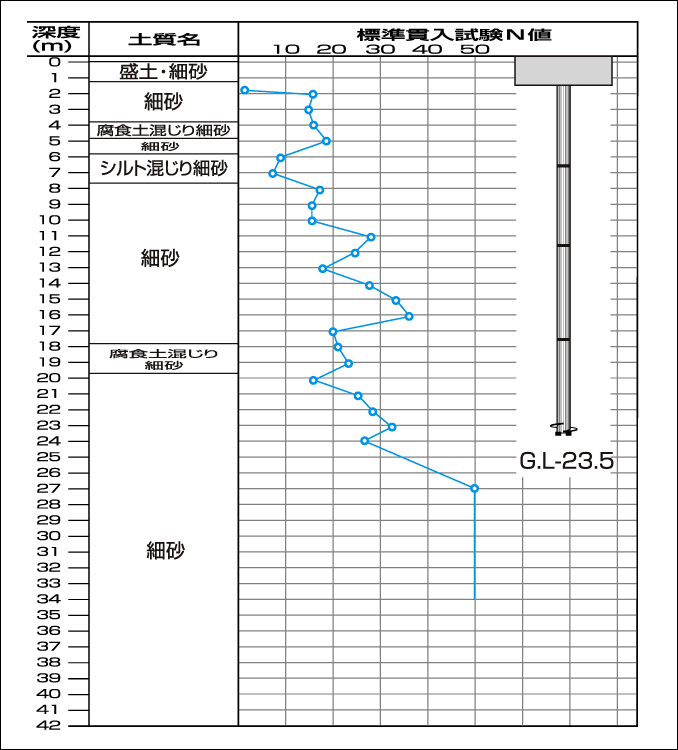

4. 支持層深度25m以下程度
杭接続箇所は3ヶ所以上、杭本體部徑はφ216.3ｍｍから上のサイズとなります。本件では、LLタイプの高性能機械での施工を行いました。
- ●條件
- 杭本體部徑/φ267.4mm
- 杭先端羽根部徑/800mm
- 杭長/22m(6+6+5+5)

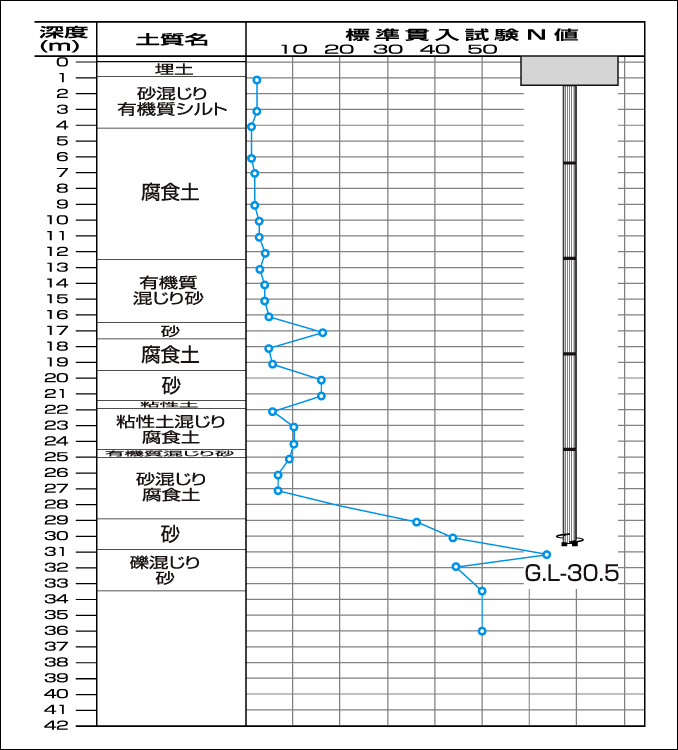

5. 支持層深度31m以下程度
杭接続箇所は4ヶ所、杭本體部徑はφ267.4ｍｍ、φ318.5ｍｍ、φ355.6ｍｍの3種類となります。
- ●條件
- 杭本體部徑/φ267.4mm
- 杭先端羽根部徑/650mm
- 杭長/29m(6+6+6+6+5)

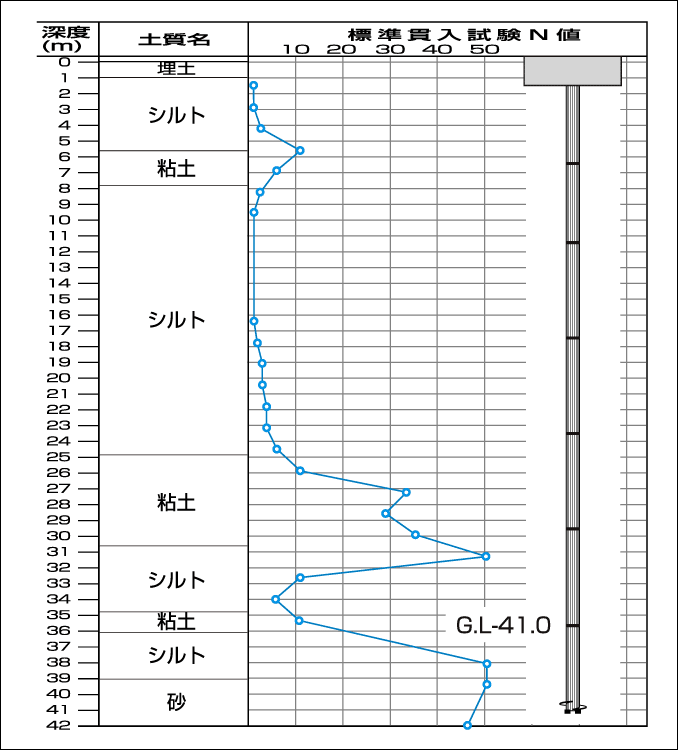

6. 支持層深度40m以上
杭接続箇所は6ヶ所、杭本體部徑はφ318.5ｍｍ（41mまで対応）、φ355.6ｍｍ、φ406.4ｍｍのみでの対応となります。支持層種類により最大深度は異なります。
- ●條件
- 杭本體部徑/φ355.6mm
- 杭先端羽根部徑/700mm
- 杭長/40m(6+6+6+6+6+5+5)
