仕様検討例4 耐震補強での検討例

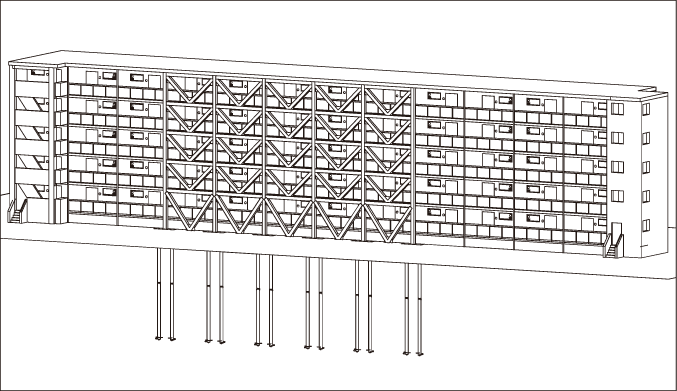

?立面図

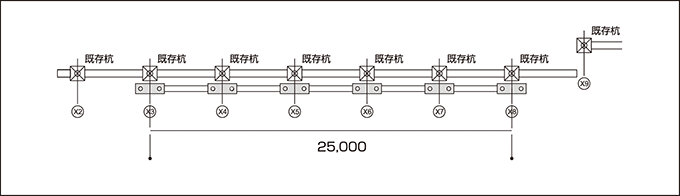

?杭伏図

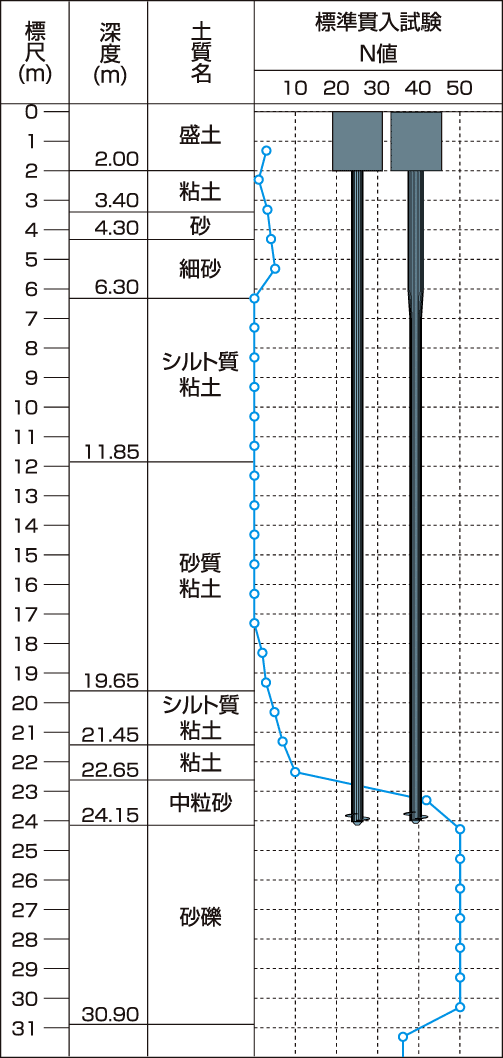

?土質柱狀図と基礎

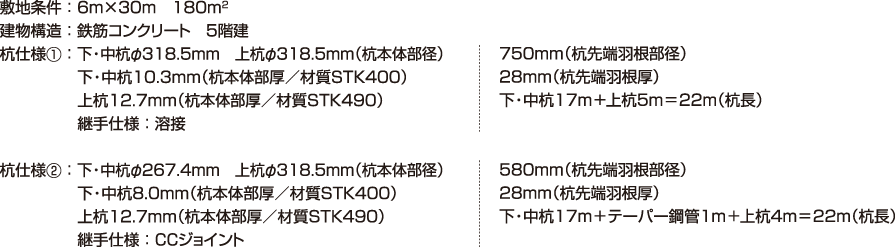

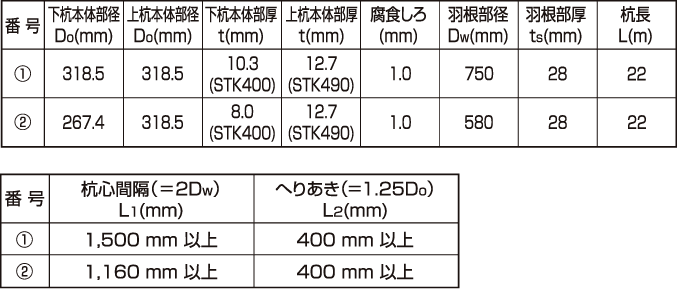

1. 仕様検討條件
(1)支持層：
(2)杭材質：
-
Dw：杭先端羽根部徑(mm)
Do：杭本體部徑(mm)

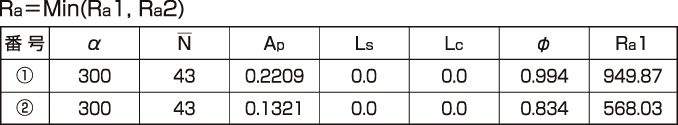

2. 許容鉛直支持力Raの算定
杭材及び地盤の許容支持力により、EAZETの各杭における鉛直支持力を決定する。

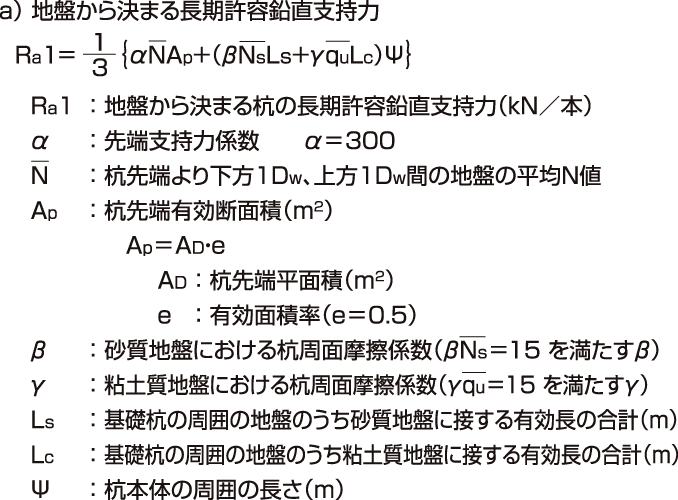

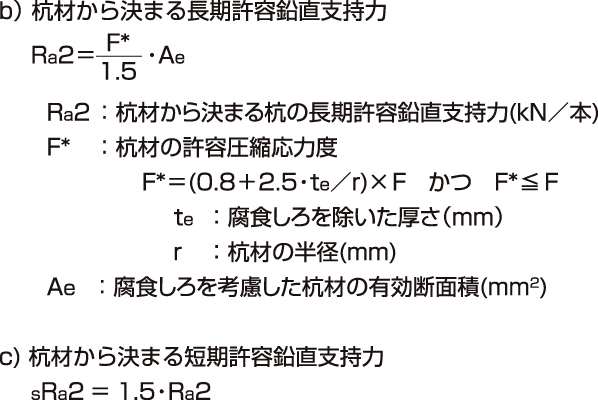

?長期許容鉛直支持力

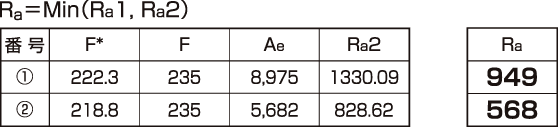

?判定

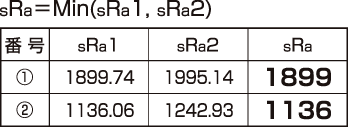

?短期許容鉛直支持力

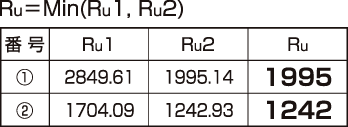

?極限鉛直支持力

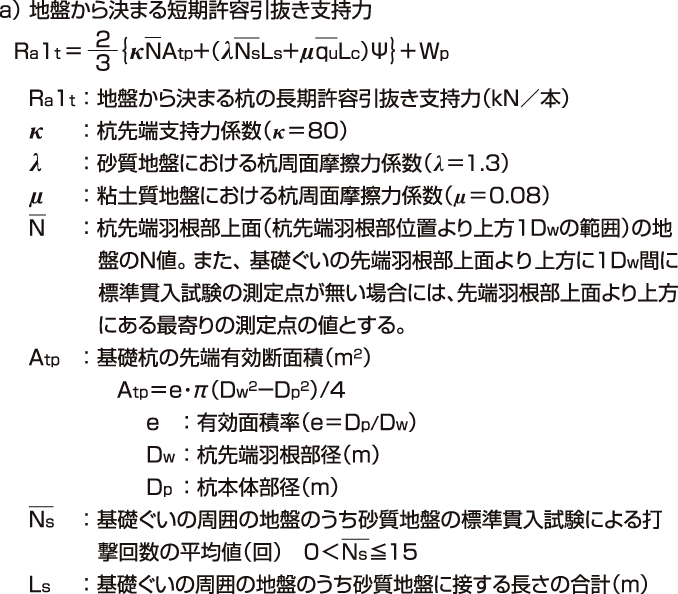

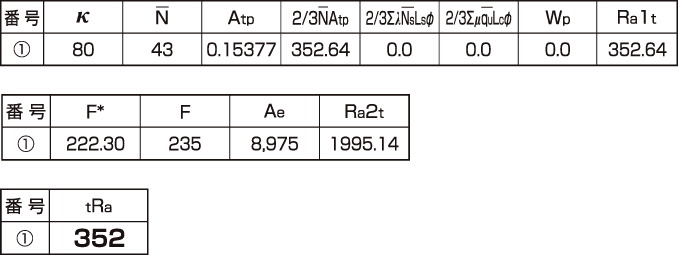

3. 短期許容引抜き支持力の算定
杭材及び地盤の許容支持力により、EAZETの各杭における引抜き支持力を決定する。
?地盤狀況と各層毎の周面摩擦力

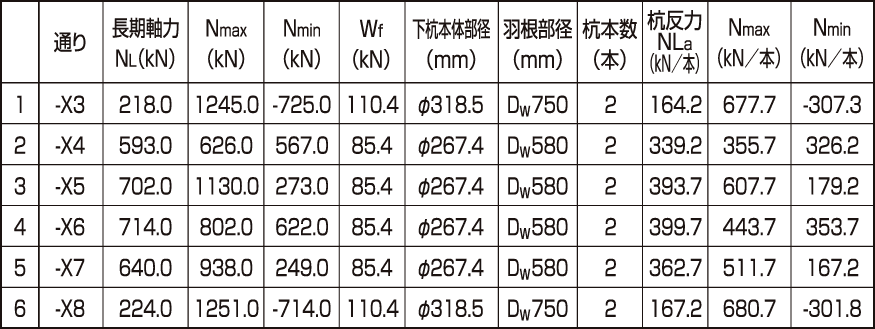

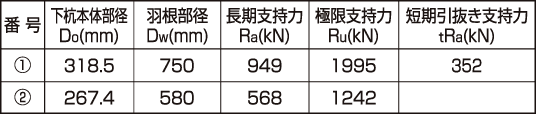

4. 杭明細
?各支點への割付
