また、2011年 東北地方太平洋沖地震や2024年 能登半島地震における液狀化の発生地域においても、適切に地盤の評価を行うことで支持力性能を発揮し建物を支持しました。
今回の基礎TOPICS Vol.54では、このATTコラムの実績を振り返り、どのような構造物が適しているか、その概要をご紹介いたします。

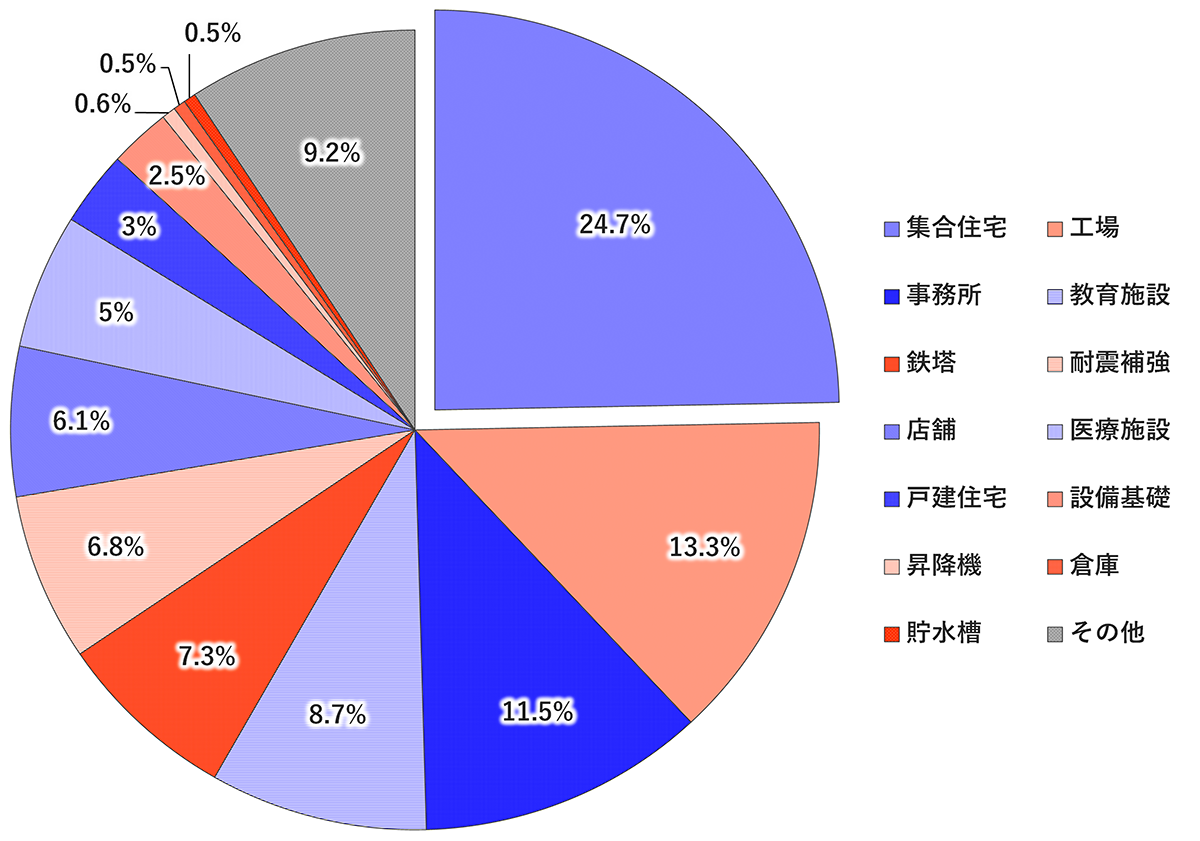

【多様な経済インフラを支えてきた“ATTコラム”】
その他建築物では、工場內の建屋や設備の基礎としての実績が多く、これはプラントの多くが海沿いの地盤が軟弱な工業地帯に展開しているためです。次に多いものが鉄塔です。鉄塔は、搭狀比が大きく引抜力の負擔を求められるケースが多いことから、 ATTコラムが採用されてきました。耐震補強では、既設建築物?構造物への増し杭によって、水平抵抗力を補うために採用されてきました。

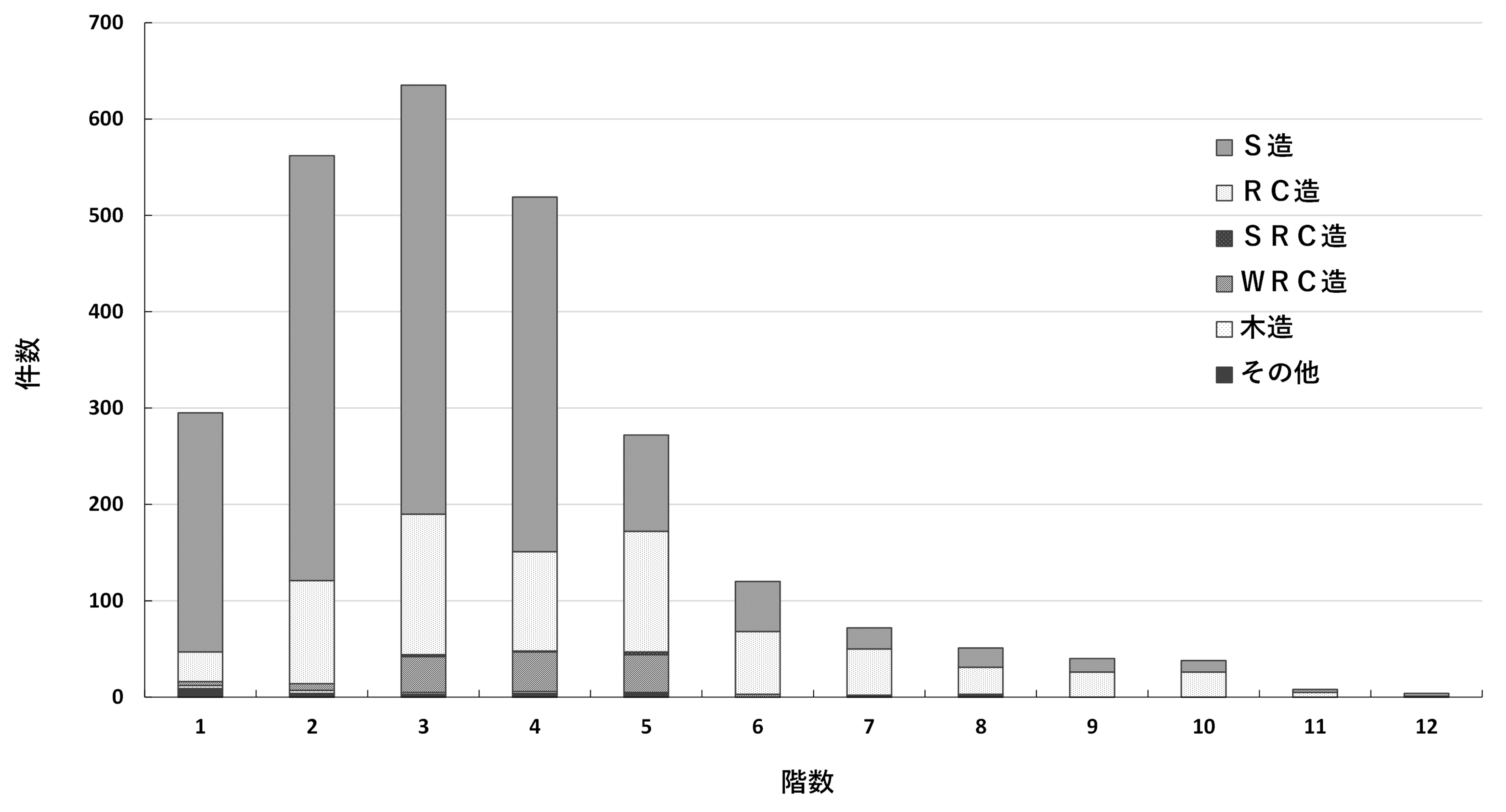

最も実績が多い建物について、構造別（S造：鉄骨造、RC造：鉄筋コンクリート造、SRC造：鉄骨鉄筋コンクリート造、WRC造：壁式鉄筋コンクリート造、木造）及び階數別の件數を以下の棒グラフに示します。１～４階までの低層では鉄骨造で多く採用されておりますが、5階以上になると鉄筋コンクリート造での割合が多くなります。鉄筋コンクリート造で９～１０階以上の建物になると、杭1本あたりに求められる長期支持力は1000kNを上回るケースが多いですが、地盤條件がATTコラムにマッチすると採用できる場合があります。これまで、PHC杭や場所打ち杭で計畫されていたケースでも、ATTコラムを採用することで建設廃土の発生を抑制しつつ狹小地でも打設でき、コストダウンや建設計畫の最適化に寄與できる可能性があります。是非、こちらのグラフを參考に、ATTコラムの採用を検討してみてはいかがでしょうか？ 　最後に、ATTコラムが採用された集合住宅での事例をご紹介させていただきます。

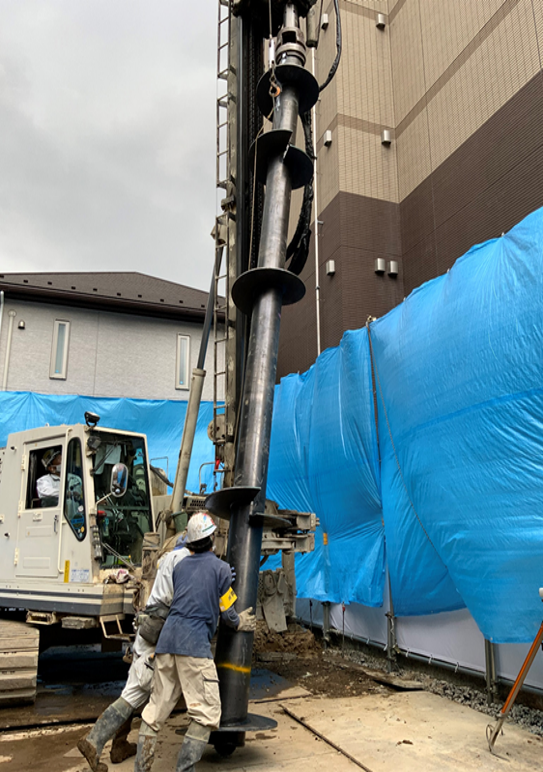

狹小な敷地でRC7階の構造でATTコラムを採用頂いた事例です。
計畫の制約として、以下２點の課題がありました。

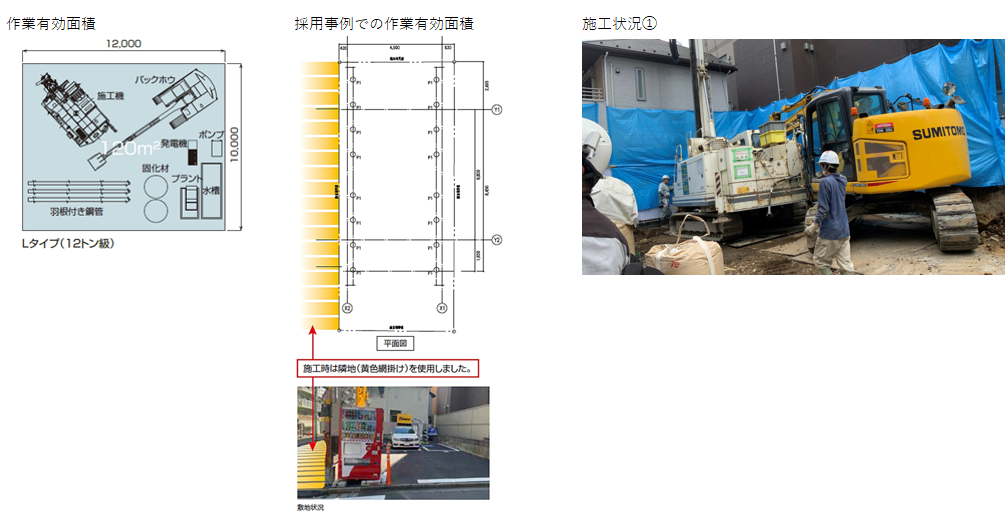

【①敷地面積90㎡での施工】
ATTコラムの作業有効面積は、原則120㎡以上が必要です。
本件については、90㎡弱の敷地內で、プラント?水槽の配置が難しいため、隣地の駐車場を借りて施工することを提案し採用いただきました。
作業有効面積を広げATTコラムの施工を可能としました。

【②搭狀比が大きい構造物への対応】

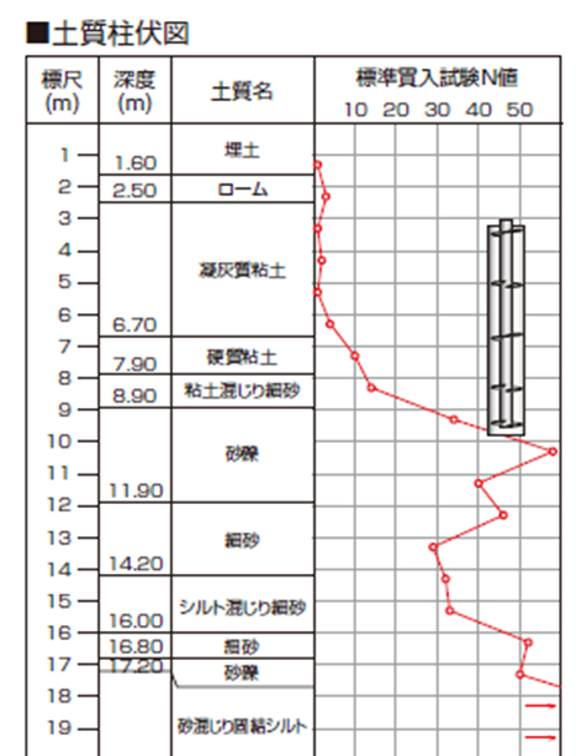

RC造7階建ての事務所ビルだったため、終局支持力?引抜抵抗力ともに大きく、通常の羽根付き鋼管杭では現実的な杭配置が困難でした。摩擦杭として採用されることの多いATTコラムですが、本事例では高いN値の砂礫層に確実に到達させ、根入れをしております。これにより、周面摩擦力に加えて先端支持力も得ることで大きな支持力?引抜抵抗力を?qū)g現しました。結果的に、敷地內に収まる本數での設計が可能となり、ご採用いただきました。
