OVERVIEW工法概要
ピースケはC形鋼?Cチャン専用のジョイント金物です（C-100×50×20×2.3専用）
インパクトドライバにて専用ビスを締め付けることにより容易に留めつけられます。無溶接工法であり、位置の変更も容易です。
ピースケ

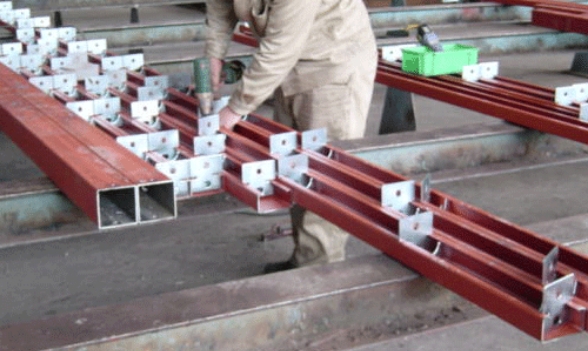

ピースケ 施工の様子

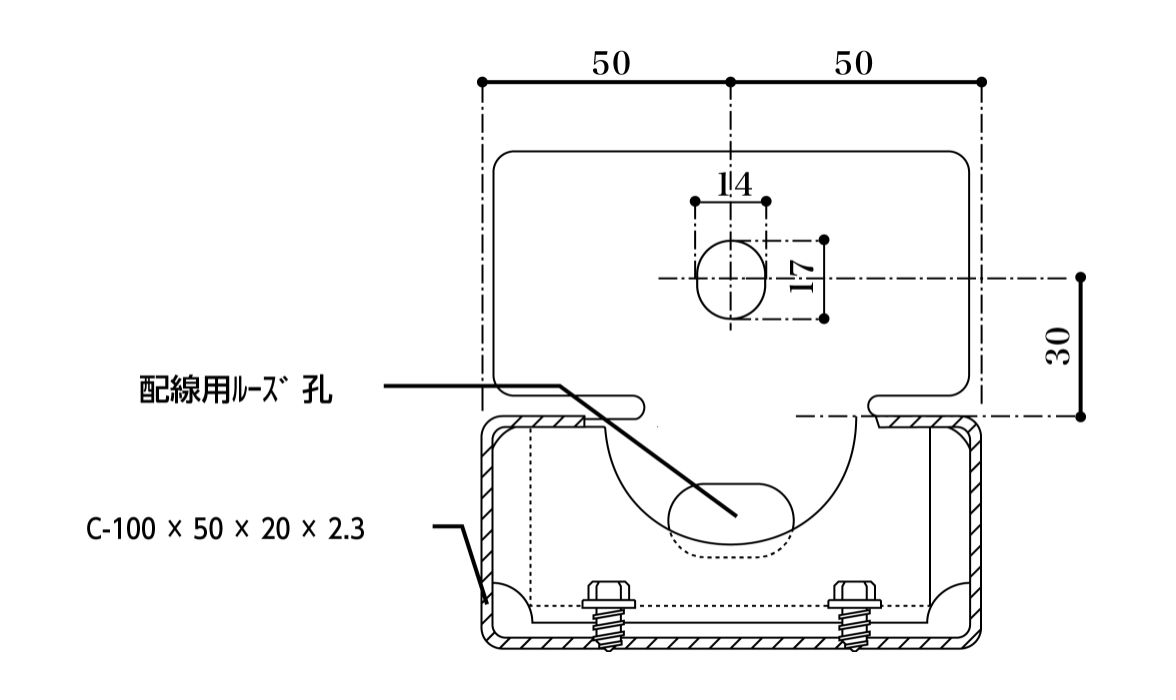

標準納まり図
設計荷重
| 許容せん斷耐力 | 6,000N/ヶ所 |
|---|---|
| すべり方向許容荷重 | 1,000N/ヶ所 |
仕様
| 材質 | ?JIS G 3101 一般構造用圧延鋼材?に 規定するSS400材 |
|---|---|
| 標準質量 | 330g |
| 梱包単位 | 60個（20kg） |
FEATURES特長
-
特長1
位置の変更が容易（ビスを緩めて、締め直すだけ）
-
特長2
無溶接工法のため“曲がり”がない
-
特長3
表面を電気亜鉛メッキ処理
-
特長4
タッチアップが不要で、角度付けが容易
-
特長5
背合わせ2Cでも端あき寸法が同じに
-
特長6
配線用ルーズ孔を設けている
-
特長7
設計基準強度を保証（SS400を使用）
CONSTRUCTION METHOD施工方法

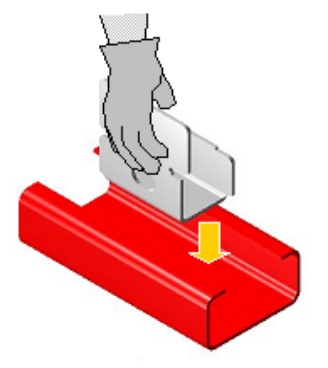

STEP1
ケガイたCチャンの位置に「ピースケ」を置いていきます。

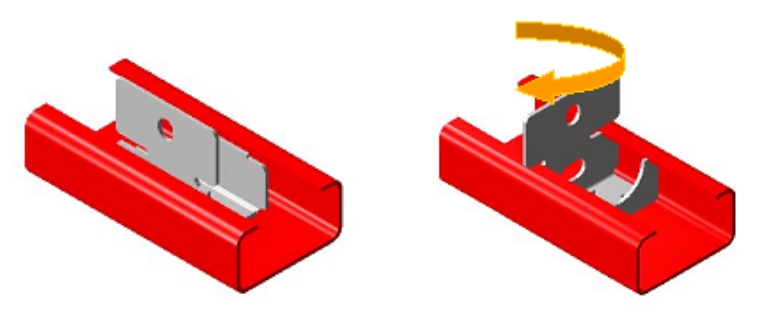

STEP2
右回しで「ピースケ」をCチャンの內面にぴったり合わせます。
リップにあたると矩がでて、「ピースケ」はそれ以上回転しません。

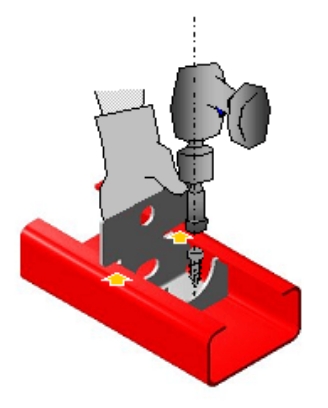

STEP3
「ピースケ」がリップ部に接觸してからインパクトドライバで 3～4回打撃して、
締め付けを確認してください。（推奨ビット：マグネット付き 六角ビット5/16,65mm）
- ?「ピースケ」がせり上がってきますので、手を挾まないでください。
- ?必ず専用ビスを使用してください。
- ?必ずビスは2ヶ使用してくださ い。
工事の実施にあたり、
特に次の點をご確認ください
- 付屬の専用ビスをインパクトレンチで確実に締め付けて下さい。
（締め付け最後にインパクトレンチで3～4回打撃してください） - 雨掛りのおそれのある場所では使用できません。
- 高さ31mを超える場所では使用できません。
- 角度付けはシノ等で行い、ハンマーで叩くなどしないでください。
使用例

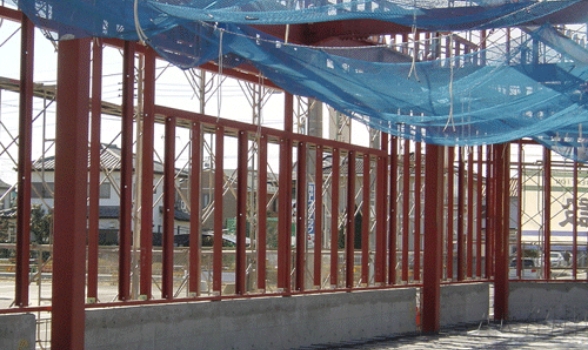

壁下地

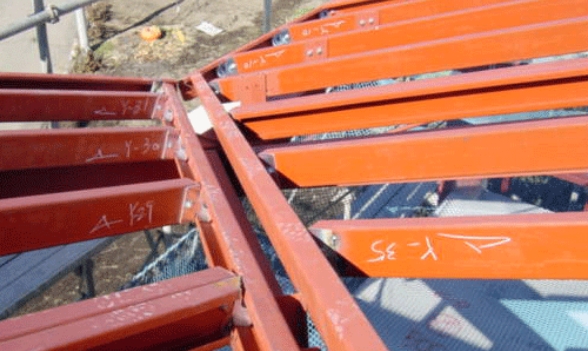

屋根下地
